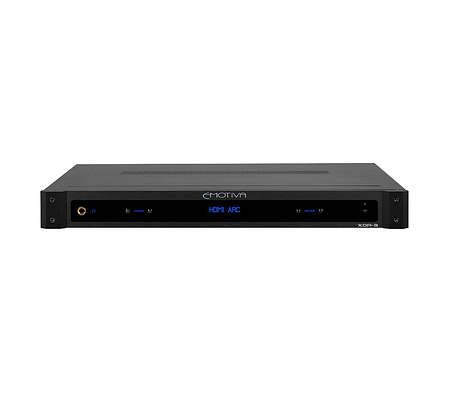

ЦАП/передпідсилювач Emotiva  XDA-3

ЦАП/передпідсилювач Emotiva  XDA-3 серії Differential ReferenceTM

XDA-3 — це двоканальний ЦАП аудіофільської якості з цифровими й аналоговими входами. Його можна використовувати як ЦАП, центр керування й передпідсилювач. Цифрові входи підтримують більшість стандартних частот дискретизації та цифрових аудіоформатів. Вхід HDMI-ARC приймає цифровий звук безпосередньо з телевізора, а аналогові входи дають змогу під'єднувати аналогові джерела, як-от фонокорректори та ін. У XDA-3 використовується регулювання гучності з цифровим керуванням, яке не знижує роздільну здатність за низьких рівнів прослуховування завдяки цифровим і аналоговим входам.

Коли ви слухаєте цифровий звук, саме ЦАП перетворює одиниці та нулі цифрового звуку на аналоговий звук. Тому вибір правильного ЦАП має вирішальне значення під час відтворення цифрового звуку. Коли справа доходить до відтворення цифрового звуку, ЦАП — це серце та душа вашої аудіосистеми.

Якщо ви вже маєте аналогову аудіосистему, то, ймовірно, думаєте про перетворювач ЦАП як про компонент-джерело, який збагатить вашу систему якісними цифровими аудіовходами. Якщо ви маєте тільки цифрові джерела, ви можете розглядати ЦАП як блок керування, який є передпідсилювачем в аналоговій схемі. XDA-3 може легко взяти на себе обидві ролі одночасно та додатково надати кілька інших корисних функцій.

USB-вхід XDA-3 підтримує всі основні двоканальні цифрові аудіоформати, включно з PCM з частотою дискретизації та розрядністю до 32/768k, а також DoP і власний DSD (DoP до DoP256 і власний DSD до DSD512). Чотири цифрові аудіовходи S/PDIF підтримують частоту дискретизації до 24/192k і ідеально підходять для під'єднання пристроїв, як-от програвачі компакт-дисків і аудіостримери. Вхід HDMI-ARC дає змогу надсилати цифровий звук безпосередньо з телевізора на XDA-3. XDA-3 має як симетричні, так і несиметричні аналогові входи, які можна використовувати для приєднання аналогових пристроїв, як-от фонокоректори.

Хоча XDA-3 є швидше цифровим продуктом, він був розроблений із використанням аналогових функцій, типових для лінійки пристроїв Emotiva Differential ReferenceTM. Шлях сигналу для цифрових входів повністю балансний і повністю диференціальний між балансними виходами мікросхем ЦАП і роз'ємами XLR на задній панелі; Шлях сигналу для балансних аналогових входів повністю балансний і повністю диференціальний між входом і виходом. Оскільки XDA-3 обладнаний регулятором гучності з цифровим керуванням, аналогові входи мають повністю аналоговий шлях проходження сигналу та не перетворюються на цифровий. Доступні як симетричні, так і несиметричні аналогові виходи, причому несиметричні виходи виходять безпосередньо з балансного сигналу.

XDA-3 має цілу низку цінних функцій, типових для продукту високого класу: потужний підсилювач для навушників, алюмінієвий пульт дистанційного керування, графічний OLED-дисплей. (Подробніше см. на вкладці «Параметри».)

Хочемо підкреслити, що XDA-3 — це повноцінний аудіофільський пристрій, який легко стане невіддільною частиною будь-якої аудіосистеми або домашнього кінотеатру. Деталі схожі на стереокомпоненту: суцільнометалевий корпус, безшумний блок живлення змінного струму та задня панель із входами та виходами.

Входи

• 2 — коаксіальні цифрові аудіовходи S/PDIF.
• 2 — оптичні цифрові аудіовходи Toslink S/PDIF.
• 1 — цифровий аудіовхід HDMI-ARC.
• 1 — Високопродуктивний цифровий аудіовхід USB.
• 1 пара — симетричні аналогові аудіовходи XLR.
• 1 пара — несиметричні аналогові аудіовходи RCA.

Виходи

• 1 пара — Основні виходи (стерео; балансний/XLR), змінні.
• 1 пара — Основні виходи (стерео; небалансний/RCA), змінні.
• 1 — Вихід для навушників, стереороз'єм 6,35 мм, передня панель.

Підтримувані аудіоформати та швидкості передавання даних

• Цифровий стереозвук PCM через USB зі стандартною частотою дискретизації та розрядністю до 32/768k (драйвери не потрібні для комп'ютерів Windows, Apple і більшості комп'ютерів Linux).
• Стерео DoP (DSD-over-PCM-over-USB) через USB у DoP64, DoP128 і DoP256 (потрібне драйвер ASIO або підтримка).
• Власний DSD (DoP) через USB у DSD64, DSD128, DSD256 і DSD512 (потрібна підтримка драйвера ASIO і достатня підтримка програмного забезпечення).
• Цифровий стереозвук через S/PDIF (оптичний і електричний) з усіма стандартними частотами дискретизації й розрядністю до 24/192k.
• Цифровий стереозвук через HDMI-ARC (частота дискретизації й розрядність визначаються джерелом).
• Аналоговий звук через одну пару симетричних (XLR) входів і одну пару несиметричних (RCA) входів.

Виділені частини схеми

• Перетворення цифро-аналогового сигналу: еталонний ЦАП ESS ES9038Q2M SABER32 (32-бітний стерео ЦАП з архітектурою ЦАП Hyperstream® II та пристроєм усунення джиттера в тимчасовій області).
• Підсилювач для навушників: Texas Instruments TPA6120A2 (потужний Hi-Fi монолітний підсилювач для навушників зі зворотним зв'язком класу A/B).
• Регулятор гучності: NJW1195A (регулятор гучності з цифровим керуванням).
• Активна електроніка в тракті аналогового сигналу: OPA1656 (верхношумний, низький рівень спотворень, вхід польовий транзистор, операційні підсилювачі звуку).
• Інтерфейс USB: USB-аудіо міст Comtrue CT7601, 32 біт, 768 кГц (підтримує PCM до 32/768k); DoP до DoP256; власний DSD до DSD512).
• Номінальна потужність
• 2,0 В (RCA).
• 4,0 В (СКЗ) (XLR).

Аналоговий сигнальний шлях

• Частотна характеристика: від 10 Гц до 55 кГц +0/- 0,2 дБ.
• Сигнал/шум (відношення сигнал/шум): > 110 дБ.
• Перехресні перешкоди: < 91 дБ.
• КНІ: < 0,001% за 1 кГц.
• КНІ: < 0,0015% від 20 Гц до 20 кГц.
• ІМД: <0,0005%.

Шлях цифрового сигналу

• Частотна характеристика: від 20 Гц до 20 кГц +/- 0,1 дБ (частота дискретизації 44,1 кГц і вище).
• Сигнал/шум (відношення сигнал/шум): > 95 дБ (частота дискретизації 44,1 кГц).
• Сигнал/шум (відношення сигнал/шум): > 110 дБ (частота дискретизації 48 кГц і вище).
• Перехресні перешкоди: <100 дБ.
• КНІ: <0,0035% (16 біт).
• КНІ: < 0,002% (24 біти).
• IMD: < 0,0025% (частота вибірки 44,1 тис.).
• IMD: < 0,0005% (частота дискретизації 48 кГц і вище).

ЗАСТОСУВАННЯ. Частотна характеристика цифрових вхідних сигналів визначається частотою дискретизації вхідного цифрового сигналу та обраним фільтром, що підвищує дискретизацію.

Додаткові фільтри ЦАП:

• Фільтр No1: швидкий спад лінійної фази.
• Фільтр No2: Повільний спад лінійної фази.
• Фільтр No3: Швидкий спад мінімальної фази.
• Фільтр No4: Повільний спад мінімальної фази.
• Фільтр No5: Апідізація швидкогоспаду.
• Фільтр No6: Гібридний швидкий спад.
• Фільтр No7: Цегляна стіна.

Оскільки настроювання фільтрів залежать від особистих переваг і відтвореного контенту, на пульті дистанційного керування ви знайдете кнопку «Фільтри», яка дасть вам змогу перемикатися між окремими фільтрами. Натисніть кнопку один раз, щоб переглянути поточний фільтр, натисніть ще раз, щоб переглянути всі доступні фільтри.

Тригери:

• Тригерний вхід; Тригерний вихід (вихід +12 В постійного струму; вхід 5-12 В змінного/постійного струму).

Вимоги до харчування:

• 115 В змінного струму або 230 В змінного струму +/- 10% за 50/60 Гц (автоматично визначається і перемикається).

Механічні параметри:

• Розміри, включно з ніжками та роз'ємами:
• Ширина: 43,2 см
• Висота: 5,7 см.
• Глибина: 34,3 см
• Вага пристрою без коробки: 3,9 кг
